Охранные устройства Южной Кореи

Автосигнализации Golden Bat

Охранные сигнализации "Золотая летучая мышь" Golden Bat моделей Т-100, Т-175, Т-760, T-3000RC, Т-3500, Т-4004 разработаны корейской фирмой Dong Yang Security Electronics и предназначены для использова­ния практически в любых марках автомобилей (рис. 1.116).

Данные сигнализации собраны на специальном микропроцессоре. Для дистанционного управления используются два брелка (рис. 1.117), которые по двум радиоканалам осуществляют связь с центральным блоком управления охранной сигнализации. Для повышения помехозащищенно­сти системы в схемах распознавания используется антисканерная технология:

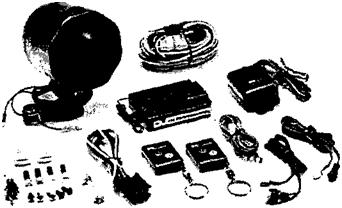

рис. 1.116. автосигнализация golden bat

Рис. 1.116. Автосигнализация Golden Bat

? кодер-декодер с прыгающим кодом;

? длина передаваемого кода 56 бит;

? длина переменной части кода 32 бит;

? длина номера серии 24 бит (позволяет создать 16700000 комбинаций кодов);

? функция запоминания кодов.

Порядок управления сигнализацией радиобрелком указан в табл. 1.27.

Таблица 1.27. Порядок управления сигнализацией с помощью радиобрелка

Включение сигнализации

Нажать кнопку 1 брелка. При этом один раз мигнут габаритные огни и раздастся сигнал подтверждения сирены. Схема управления отключит стартер и закроет двери (если установлены активаторы дверей или центральный замок)

Выключение сигнализации

Нажать кнопку 1 брелка. При этом габаритные огни мигнут дважды и раздастся двукратный сигнал подтверждения сирены. Схема управления подключит стартер и разблокирует двери автомобиля. На время 20 с включится салонное освещение

Включение сигнала "Паника"

Удерживайте кнопку 1 брелка в течение 3 с. Начнут мигать габаритные огни автомобиля и зазвучит сигнал тревоги. Для выключения сигнала тревоги достаточно один раз нажать кнопку 1 брелка

Включение дополни­тельного канала

Нажать кнопку 2 брелка



Если после выключения сигнализации сирена издает 4 коротких звуко­вых сигнала, то была попытка воздействия на охраняемый автомобиль. При этом светодиодный индикатор покажет, в какой зоне охраны было нарушение:

? одна вспышка индикатора — попытка открытия дверей;

? две вспышки — сработал датчик ударов;

? три вспышки — попытка открыть капот, багажник.



В охранной системе предусмотрен второй до­полнительный радиоканал. Он может быть ис­пользован для выполнения различных сервис­ных функций: открытия крышки багажника, управления дверьми гаража и т. н. Для включе­ния второго капала достаточно нажать кнопку 2 па радиобрелке.

В сигнализации Golden Bat предусмотрен ре­жим пассивной (автоматической) постановки па охрану, в котором система включается через 22 с после закрытия последней двери автомобиля, если выключено зажигание. При этом автоматически блокируется стартер и двери автомобиля.

рис. 1.117. брелок сигнализации golden bat

Рис. 1.117. Брелок сигнализации Golden Bat

Схема подключения блока управления сиг­нализации Т-3500 к элементам автомобиля при­ведена па рис. 1.118.

В схеме используется сервисный выключатель "Valet", который предназначен для отключения охранной сигнализации при длительных стоянках па станциях обслуживания.

Для изменения режимов работы автосигнализации используется программ­ный DIP-переключатель. Функциональные возможности программного пере­ключателя приведены в табл. 1.28.

Таблица 1.28. Положения программного DIP-переключатся

Положение переключателя

ON

OFF

1

Запирать двери

Не запирать двери

2

Включить звуковой сигнал подтверждения

Отключить звуковой сигнал подтверждения

3

Время включения сигнализации 0,8 с

Время включения сигнализации 3 с

4

Пассивный режим

Дистанционный режим



Таблица 1 29. Основные функциональные возможности сигнализаций

Golden Bat

Основные функции

Т100

Т175

Т760

T3000RC

Т4004

Дистанционное управление сигнализацией



Брелок с одной кнопкой







Брелок с двумя кнопками









Брелок с четырьмя кнопками











Дистанционное включение режима "Паника"





Дистанционное управление дверными замками









Датчик падения напряжения







Пассивное (автоматическое) включение системы









Память на воздействие





Включение салонного освещения











Светодиодный индикатор состояния





Встроенный датчик удара









Внешний датчик удара







Программирование функций блокировки двигателя









Блокировка двигателя









Автономная сирена









Двухуровневый датчик Shock Sensor











Выбор тональности звучания сирены (от одной до шести)











Контроль открывания багажника или капота





Дистанционное управление замком багажника









Сервисный выключатель "Valet"









Среди охранных систем Golden Bat особое место занимает модель T-3000RC. Эта система, по мнению специалистов, является лучшей сигнализацией из семей Golden Bat как но надежности, так и по функциональным возможно;

T-3000RC используется антисканерпая технология с динамическим ке­дом.

Модель T-3000RC имеет дополнительные выходы для подключения вспомогательного оборудования (например, для открывания багажника, дистанционного запуска двигателя и т. п.), управление которым может осуществ­ляться по каналам II и III. Для управления конкретным оборудованием необ­ходимо дополнительно установить соответствующий интерфейс.

В модели T-3000RC предусмотрено управление блокировкой дверей. Система может быть запрограммирована таким образом, при включе­нии зажигания замки дверей будут блокироваться. При выключении замки разблокируются.

Система обеспечивает охрану автомобиля во время его движении. Водитель может включить охрану находясь за рулем. При постановке под охрану о время движения сирена подаст один короткий звуковой сигнал и заблокируй замки дверей. Попытка детей открыть дверь включит сирену. При выключении зажигания охрана автоматически снимается.

Остальные технические характеристики модели T-3000RC соответствуют фун­кциональным возможностям, присущим для автосигнализаций Golden Bal.

Основные функциональные возможности сигнализаций Golden Bat приведе­ны в табл. 1.29.
