Автосигнализация Titan T-2002

Охранное устройство семейства Titan T-2002 корейской фирмы Dong Security Inc. относится к классу систем высокого класса (рис. 1.119) представляет собой процессорный блок, к которому подключаются сирена, датчик удара, контактные датчики (дверные выключатели), цепь тральный замок или активаторы дверей.

Для определения состоя­ния системы используется светоди­одный индикатор, устанавливаемый под лобовым стеклом. В комплект сигнализации входят два радио-брелка, с помощью которых на расстоянии до 20 м можно управлять работой автосигнализации. Для отключения сигнализации, например, в случае ремонта автомобиля, ис­пользуется сервисный выключа­тель "Valet".

рис, 1.119. автосигнализация titan т-2002

Рис, 1.119. Автосигнализация Titan Т-2002

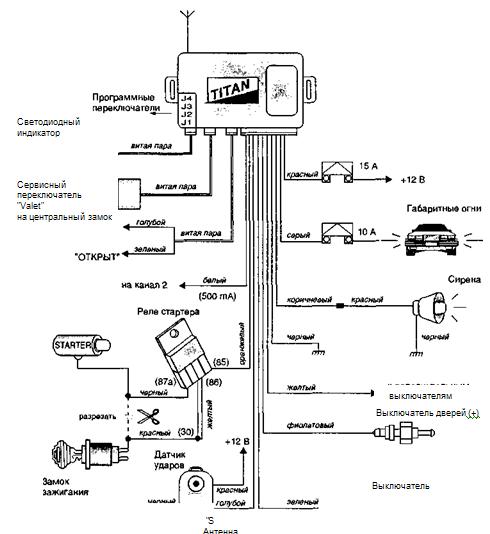

На рис. 1.120 изображен цент­ральный блок управления автосиг­нализации Т-2002 и схема подклю­чения его к элементам автомобиля.

рис. 1.120. схема подключения автосигнализации т-2002

Рис. 1.120. Схема подключения автосигнализации Т-2002

Основные функции, выполняемые сигнализацией, следующие.

Включение режима охраны сигнализации сопровождается световым и зву­ковым сигналами подтверждения: однократной вспышкой габаритных ог­ней и коротким тихим сигналом сирены. При этом закрываются окна, люк и замки дверей, если они оборудованы электроприводом. Переход системы в режим охраны подтверждается миганием светодиодного индикатора. Выключение сигнализации также сопровождается сигналами подтверж­дения: двукратной вспышкой габаритных огней и двумя короткими тихи­ми сигналами сирены. При этом разблокируются замки дверей автомобиля и гаснет светодиодный индикатор. Если сигнализация сработала в ваше отсутствие, то после снятия охраны светодиод будет мигать. По числу вспы­шек можно определить причину срабатывания системы.
