Вспомогательные устройства охранных систем

Автомобильные пейджеры

Пейджеры предназначены для оповещения владельца о состоянии автомобиля, находящегося под охраной. Наиболее привлекательными (но цене) являются пейджеры с рабочей частотой 433 МГц, которые обеспечивают падежную связь в радиусе до 250 — 500 м.

Для пейджеров этого частотного диапазона железобетонные напели жилых домов являются незначительным препятствием и прак­тически не уменьшают дальность.

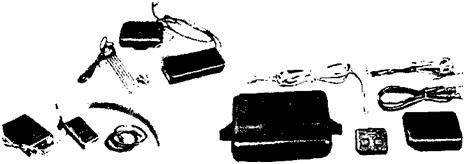

рис. 1.129. автомобильные пейджеры

Рис. 1.129. Автомобильные пейджеры

Более дорогими являются автомобильные пейджеры диапазона 27 МГц, кото­рые обеспечивают дальность действия с внешней антенной до 1 км. Некоторые из них позволяют принимать сигналы от трех охранных устройств, установленных па разные автомобили, и могут быть использованы в качестве универсальной пейджинговой системы охраны автомобиля даже без сигнализации.

Автомобильные пейджеры имеют не только высокие технические характери­стики, но и элегантный внешний вид приемника рис. 1.129.

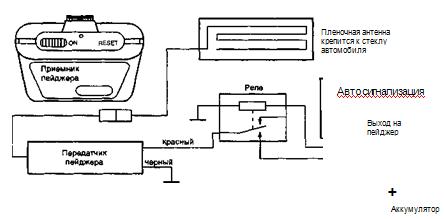

рис. 1.130. схема подключения пейджера к автосигнализации

Рис. 1.130. Схема подключения пейджера к автосигнализации

Схема подключения пейджера к автосигнализации и элементам автомобиля приведена па рис. 1.130.

Таблица 1.34. Технические характеристики пейджеров

Модель

Тип

Рабочая частота

Дальность действия

Примерная стоимость, USD

JOY-300UL

UP-3

433 МГц

500 м

60

JOY KS-5T

TC-2023

300 МГц

400 м

58

DIGITAL LOGIC

UP-5

433 МГц

500 м

70

PAGER

AP1-300

300 МГц

400 м

50

PAGER

AP6-300

300 МГц

400 м

50

SATURN (3 зоны)

AP327

27 МГц

1 км

82

ENFORCER (3 зоны)

AP427

27 МГц

1 км

78

SATURN

AP527

27 МГц

600 м

65

МГтЮАТ(Ззоны)

AP627

27 МГц

1 км

80

SECOPAGE 35

АД-1

27 МГц

1,5 км

115

В табл. 1.34 приведены основные технические характеристики наиболее рас­пространенных автомобильных пейджеров.

Электронные автомобильные датчики

В настоящее время предлагается большой выбор автомобильных датчиков, выполненных с использованием самых современных технологий, схемные реше­ния которых запатентованы изготовителем.

К датчикам объема относятся — ультразвуковой, микроволновый и инфра­красный датчики (рис. 1.131).

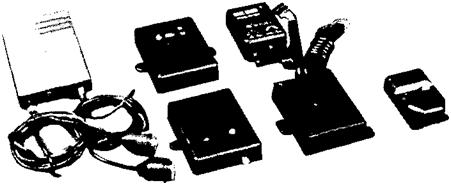

рис. 1.131. датчики объема

Рис. 1.131. Датчики объема

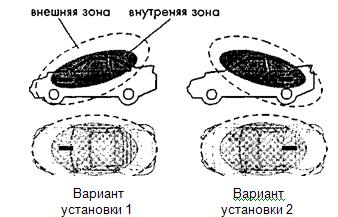

рис. 1.132. зоны охраны двухзоновых микроволновых датчиков

Рис. 1.132. Зоны охраны двухзоновых микроволновых датчиков

Высокочувствительные ультразвуковые датчики реагируют даже на дви­жение воздуха в салоне, вследствие остывания автомобиля зимой или при силь­ном ветре снаружи и открытых воздуховодах салона. Зона действия ультра­звукового датчика ограничена салопом автомобиля.

Зона действия датчика не ограничивается салоном и может выходить за его пределы, так как стекла автомобиля не являются преградой для микроволнового датчика. Существуют двухзоновые микроволновые датчики, зона охраны которых приведена па рис. 1.132.

Инфракрасный датчик способен контролировать салоп большого объема, по­этому рекомендуется для установки в микроавтобусах, фургонах и т. п.

Помимо перечисленных датчиков объема в сигнализациях используются:

? датчик падения напряжения;

? токовый датчик;

Таблица 1.35. Электронные датчики серии Ultra Sensor

Наименование

Модель

Страна изготовитель

Примерная цена, USD

Микроволновые датчики

Однозоновый датчик

ADM3(25)

Тайвань

24

Однозоновый JOY

JS-MV

Япония-Тайвань

25

Двухзоновый JOY

JS-DMV

Нпония-Тайвань

35

Двухзоновый SS-259

ADM6

Тайвань

40

Двухзоновый SS-059 / SLI-259

AD4

Тайвань

45

Двухзоновый SANURN

ADM4

Тайвань

35

Двухзоновый ENFORCER

ADM5

Тайвань

36

Двухзоновый "Аргус"

АВТО-2

Россия

30

Ультразвуковой JOY

JS-3M

Япония-Тайвань

30

Ультразвуковой датчик

ADU2(1)

Польша

30

Ультразвуковой датчик

ADU 1

Россия

28

Ультразвуковой датчик

ADU (FP)

Италия

37

Инфракрасный датчик

КК702

Тайвань

43

Датчик битового стекла

КК708

Тайвань

40

Датчики удара

Одноуровневый датчик JOY

JS-OA

Япония-Тайвань

8

Одноуровневый датчик

SS3011

Россия

2.5

Одноуровневый датчик

ADTM2

Тайвань

8

Одноуровневый AS9099

ADTM4

Корея

10

Одноуровневый SATURN

SA-099

США

6,0

Двухуровневый AS9095

ADTM3

Корея

12

Двухуровневый датчик

ALERT-515

Россия

9

Двухуровневый SATURN

SA-095

США

8.5

Двухуровневый Red Scorpio

ADTM5

Тайвань

10

Контактные датчики (6 типов)

PS1-6

Япония-Тайвань

0,5

Универсальный контактный датчик

PS 8

Япония-Тайвань

1

? датчик удара (двухуровневые лазерные датчики);

? датчик удара (вибрации);

? акустический датчик битого стекла;

? датчик крена кузова;

? датчик движения;

? датчик обрыва питания;

? контактный датчик и др.

В табл. 1.35. приведены электронные датчики, которые пользуются устойчи­вым спросом и подключаются к различным моделям автосигнализаций.
