Автосигнализация terminator

Автосигнализация terminator (модели 150, 200В, 260) относятся к классу "Стандарт" и обладают высокой степенью надежности.

Управление сигнализацией производится дис­танционно, с помощью радиобрелка, динамическим кодом повышенной степени сложности, что позволяет защитить систему от перехвата и дальнейшего воспро­изведения кода.

Сигнализация Terminator

Terminator 200В — это охранная автомобильная сигнализация с динамичес­ким кодом управления. Имеет встроенное реле для управления замками дверей; блокировка двигателя (защита от несанкционированного запуска) осуществляет­ся при помощи внешнего реле. Центральный блок сигнализации (рис. 1.5) поме­щен в миниатюрный корпус из пластика типа ABS.

рис. 1.5. центральный блок сигнализации

Рис. 1.5. Центральный блок сигнализации

Сигнализация выполняет следующие сервисные функции:

Автоматическое управление замками дверей;

Автовозврат в режим охраны;

Бесшумное включение и выключение режима охраны;

рис. 1.6. схема подключения сигнализации terminator 200b

Рис. 1.6. Схема подключения сигнализации Terminator

Режим "Паника";

Определение местоположения автомобиля;

Дистанционное отключение датчика удара;

Светодиодная индикация режимов работы и факта срабатывания сигна­лизации;

Дистанционное управление дополнительными устройствами;

Аварийное выключение режима охраны с помощью служебного выключате­ля. Схема подключения сигнализации Terminator 200B к элементам автомобиля приведена на рис. 1.6.

Сигнализация Terminator 260

В сигнализации Terminator 260 предусмотрен индивидуальный код аварий­ного отключения сигнализации, например, когда отсутствует радиобрелок или его батарейка вышла из строя. Сигнализация Terminator 260 по внешнему оформ­лению очень похожа на Terminator 200B.

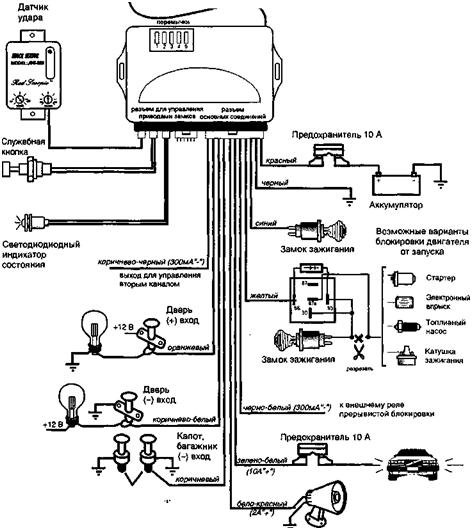

рис. 1.7. схема подключения сигнализации terminator 260

Рис. 1.7. Схема подключения сигнализации Terminator

Сигнализация Terminator 260, помимо постоянной блокировки двигателя от запуска, имеет вторую цепь блокировки двигателя, имитирующей его неисправность. В сигнализации также предусмотрен дополнительный второй канал для управле­ния пейджером или системой автоматического управления замками дверей при движении автомобиля. Упомянутые выше вспомогательные функции программи­руются при установке сигнализации на автомобиль по желанию пользователя.

Электрическая схема подключения сигнализации Terminator 260 приведена на рис. 1.7. Ударные воздействия на автомобиль регистрируется внешним дву­хуровневым датчиком удара, причем предусмотрена возможность регулировки его чувствительности к длительности и мощности ударного воздействия:

Первый уровень — от 15 до150 мс;

Второй уровень — более 150 мс.

Помимо рассмотренных охранных функций, также как и все сигнализации класса "Стандарт", Terminator 260 выполняет следующие сервисные функции:

Автоматическое управление замками дверей;

Автоматический возврат в режим охраны при непреднамеренном его вык­лючении;

Бесшумное включение и выключение режима охраны;

Режим "Паника";

Определение местоположения автомобиля;

Обнаружение открытых дверей, капота и багажника при включении режи­ма охраны;

Срабатывание системы при отключении источника питания.

рис. 1.8. иммобилайзер terminator chl-4

Рис . 1.8. Иммобилайзер Terminator CHL-4

Для повышения надежности охраны автомобиля автосигнализации Terminator могут работать совместно с иммобилайзерами Terminator CHL-3, CHL-4
