Автомобильная телефонная система двухсторонней связи Celtrak

Автомобильная система двухсторонней связи изготовленная фирмой CEL, предназначена для исполь­зования в составе автомобильного охранного комплекса.

Она подключается к автомобильной охранной системе и оповещает владельца о факте и причине ее срабатывания, а также выполняет команды, передаваемые владельцем по телефону, при помощи сигналов многочастотной системы управления DTMF (тональный набор). Связь между владельцем и системой осуществляется по сети сотовой телефонной связи стандарта GSM.

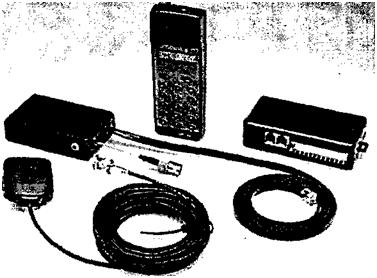

Рис. 1.81. Автомобильная телефонная система двухсторонней связи Celtrak

В комплект системы Celtrak входят (рис. 1.81):

- центральный блок;

- жгут соединительных проводов центрального блока с автомобилем;

- жгут соединительных проводов центрального блока с сотовым телефоном.

В момент включения режима охраны на управляющий вход Celtrak от авто­мобильной охранной системы поступает сигнал отрицательной полярности. Че­рез 10 с Celtrak переключается в активное состояние. При срабатывании датчи­ков, например при открывании дверей, капота, багажника, включении зажигания и ударах по кузову автомобиля, система Celtrak дозванивается до владельца по телефонным номерам, занесенным в записную книжку сотового телефона. Если первый номер из записной книжки занят или не отвечает на звонки, дозвон осуществляется по второму номеру и так далее. Число номеров, по которым будет осуществляться дозвон, программируется в системе и может быть от 1 до 8. В случае, если все номера оказались занятыми или не отвечают на звонки, система повторяет цикл дозвона. Общее число циклов программируется и мо­жет быть от 1 до 9. Дозвонившись до абонента система передает мелодичный звуковой сигнал, сообщающий о нарушении одной из охраняемых зон автомоби­ля. Если выполнена соответствующая программная установка, то после мелодич­ного звукового сигнала последует серия коротких гудков.

По количеству гудков можно определить, какой датчик сработал:

- 1 гудок — концевые выключатели дверей (-);

- 2 гудка — датчик удара или другой дополнительный датчик;

- 3 гудка — концевые выключатели дверей (+);

- 4 гудка — датчик отключения питания;

- 5 гудков — датчик включения зажигания;

После получения сообщения владелец автомобиля должен подтвердить его получение. Для этого необходимо набрать код пользователя и нажать клавишу с символом # — система прекратит дозвон до других абонентов, о чем сообщит коротким гудком.

Система Celtrak позволяет осуществлять дистанционное управление охраной автомобиля. Вы можете позвонить на сотовый телефон, подключенный к системе Celtrak, и выдать одну из семи команд. Для этого наберите номер сотового теле­фона, подключенного к системе Celtrak. После соединения последует мелодичный звуковой сигнал, подтверждающий готовность системы к выполнению команд. Затем, если были нарушения, система сообщит о причине последнего срабатывания сери­ей коротких гудков. Переведите телефон в режим тонального набора, введите па­роль и нажмите клавишу #. Система подтвердит получение пароля коротким гудком. Введите код команды, приведенный ниже, и нажмите клавишу #. Система выполнит команду и сообщит о ее выполнении коротким гудком.

Команды выполняемые системой Celtrak:

1. Включить сигнал тревоги и заблокировать двигатель. После получения данной команды немедленно включается тревога: звучит сирена и мигают габа­ритные огни. Через 1 мин блокируется двигатель и замолкает сирена. Блокировка двигателя и мигание габаритных огней будут продолжаться до выключе­ния данной функции командой № 2. Для повторного включения сирены необхо­димо повторить команду № 1.

2. Выключить сигнал тревоги и заблокировать двигатель.

3. Выключить систему до следующего включения режима охраны. После получения данной команды система не будет воспринимать сигналы датчиков и не будет осуществлять дозвон до запрограммированных номеров пока не будет включен режим охраны.

4. Включить дополнительные устройства, подключенные к выходу 1. После получения данной команды на время, заданное программной установкой, будет вклю­чено устройство, подключенное к выходу

5. Выключить дополнительные устройства, подключенные к выходу 1. После получения данной команды устройство, подключенное к выходу 1, будет немедлен­но выключено.

6. Включить дополнительные устройства, подключенные к выходу 2. После получения данной команды на время, заданное программной установкой, будет вклю­чено устройство, подключенное к выходу.

7. Выключить дополнительные устройства, подключенных к выходу 2. После получения данной команды устройство, подключенное к выходу 2, будет немедлен­но выключено.
