Таблица 1.23. Подключение системы Celtrak

Примечание. После включения питания на 5 с включатся габаритные (поворотные) огни, зазвучит сирена и появятся сигналы на выходах 1 и 2.

Схема подключения телефонной системы двухсторонней связи Celtrak к эле­ментам автомобиля приведена в табл. 1.23 и на рис. 1.82.

 Подключение системы Celtrak к автомобилю требует специальных знаний и может осуществляться квалифицированными специалистами, про­шедшими специальную подготовку.

Автосигнализации Top Line

Автосигнализации семейства Top Line всемирно известной фирмы CEL (Ирландия) являются системами IslBSSflE&sSiaBSSSU элитного класса с повышенным уровнем защиты. Подтверждением высокого ка­чества и надежности систем Top Line является присвоение им сертификата Бри­танской Ассоциации страхования (BLL) и британского исследовательского испы­тательного центра THATCH AM. Сигнализации фирмы CEL разработаны с учетом новейших технологий, специально адаптированы к российским климатическим ус­ловиям и рекомендованы для эксплуатации на любых типах автомобилей.

Для повышения уровня защиты автосигнализации Top Line могут быть со­пряжены с иммобилайзерами Protector 10 или Protector 15 фирмы CEL двумя различными способами. В первом случае выключение режима охраны и деакти­вация иммобилайзера производится одновременно с помощью радиобрелка, а во втором независимо: автосигнализация выключается радиобрелком, а иммобилайзер — электронным ключом.

Сигнализации Top Line имеют модульную конструкцию (рис. 1.83) и не тре­буют специального оборудования для установки. Все необходимые разъемы и крепеж входят в комплект систем. Малые габаритные размеры мощной автоном­ной сирены, всего 100 '65 '60 мм, позволяют легко установить ее под капотом любо­го автомобиля. Длина соединительных проводов превышает 2 м. Встроенные в центральный блок реле управления электроприводами замков дверей позволяют реализовать любую схему подключения для автомобиля любой марки.

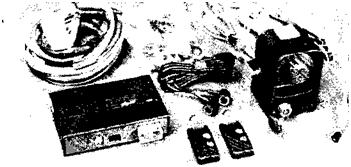

Рис. 1.83. Комплект оборудования сигнализаций Top Line

Автосигнализации Top Line обеспечивают восемь типов защиты автомобиля, предотвращающих практически любую возможность угона автомобиля или его вскрытия.

Защита от перехвата кода управления. Изменение кодов управления при каждом нажатии кнопки радиобрелка осуществляется по специальному алго­ритму, что делает бесполезным перехват кодовых комбинаций но радиоканалу с целью их последующего повторения. Достигается это путем использования ди­намического кода с более чем 4-мя биллионами комбинаций.

Блокировка двигателя от несанкционированного запуска. В отличие от дру­гих производителей, в своих системах фирма CEL для блокировки двигателя использует реле с нормально разомкнутыми контактами. Такое схемное реше­ние автоматически обеспечивает блокировку двигателя независимо от того, включен режим охраны или нет.

Защита от подбора кода управления. Использование сканирующего передатчи­ка в качестве электронной отмычки является одним из самых распространенных способов вскрытия системы. Применение антисканерной технологии надежно защища­ет системы фирмы CEL от применения подобных устройств. Если автомобиль, оснащён сигнализацией Top Line, попадает в зону дей­ствия сканирующего передатчика, система пре­кращает реагировать на радиокоманды.

Защита дверей, капота и багажника. Датчики капота, багажника и дверей разде­лены схемно и программно. Это очень важ­но для защиты и не часто встречается в сигнализациях других производителей.

Защита от проникновения в салон ав­томобиля. Система оборудована встроен­ным в центральный блок высокочувстви­тельным ультразвуковым датчиком.

Оригинальное схемное решение значительно снижает вероятность ложных срабатываний, особенно в зимнее время.

Рис. 1.84. Специальный пульт

Защита от ударов. Наблюдения экспертов подтверждают, что датчик ударных воздействий является основным источником ложных срабатываний на многолюд­ных улицах и оживленных трассах. Поэтому при первых двух срабатываниях датчи­ка удара сигнализация Top Line выдает короткие предупредительные звуковой сигналы сирены и только третье срабатывание датчика вызывает сигнал тревоги.

Защита от отключения питания. Мощная автономная сирена автоматически включается после отключения аккумулятора.

Защита от демонтажа. Физическое изъятие центрального блока не решит проблем угонщика — двигатель но прежнему будет надежно заблокирован.

Сигнализации семейства Top Line могут быть перепрограммированы с по­мощью специального пульта (рис. 1.84). По желанию потребителя можно зап­рограммировать следующие параметры:

- длительность сигнала тревоги по каждому из пяти датчиков (от 1 до 120 с);

- число допустимых тревог по каждому из пяти датчиков (от 0 до 50);

- отключение любого из датчиков;

- время запирания дверей (от 1 до 3 с);

- время отпирания дверей (от 1 до 30 с);

- один из 4-х вариантов звучания сирены;

- запись кодов управления вновь приоритетных радиобрелков и стирание кодов утерянных.

Управление сигнализацией осуществляется дистанционно с помощью брел-ка-передатчика, дальность действия которого составляет около 15 м. Безуслов­ным достоинством системы является то, что выбранный режим работы, за исключе­нием режима "Паника", включается не в момент нажатия, а в момент отпускания кнопки брелка-передатчика.
