Охранные устройства норвежской фирмы Defa Patriot

Автосигнализации Defa Patriot

Из Норвегии в Россию поставляется несколько со­временных моделей охранной автомобильной сигнали­зации фирмы Defa Patriot: 300XB, 500ХВ и 700ХВ.

В качестве примера рассмот­рим автомобильную охранную сигнализацию Defa Patriot 700XB. Модель 700ХВ характеризуется высоким уровнем охраны автомобиля, надежностью, удобством установки и эксплуатации. В системе используется динамический цифровой ра­ди окод Defa Pro С 4 млрд. комбинаций. В центральном блоке управления используется микропроцессор фирмы Intel, благодаря которому обеспечивается все многообразие защитных и сервисных функций автосигнализации. Блок за­щищен не только от воздействия внешних электрических полей, но и от коротко­го замыкания, а также от повреждений, вызываемых обычно нарушением поляр­ности подключения питания.

Автосигнализация 700ХВ выполняет 46 охранных, защитных, диагностических и сервисных функций. Вот основные из них:

- 14 программируемых функций и параметров, которые могут легко изме­няться вами при помощи радиобрелка;

- 11 охраняемых зон и запоминание факта вторжения в каждую из них;

- 8 регулируемых уровней чувствительности микроволнового датчика;

- шеститональная мощная (130 дБ) сирена —по своему желанию можно изменять звуковой рисунок;

- 4 раздельных входа для подключения датчиков дверей, капота и багажника;

- 2 уровня громкости звукового сигнала, предупреждающего и тревожного;

- 2 канала для управления дополнительным оборудованием автомобиля и сервисными системами (например, подключение пейджера и т. п.).

Охраняемые зоны автомобиля и способы защиты следующие:

- кузов автомобиля, колеса — от ударов (датчик удара со специальным ал­горитмом работы);

- стекла — от ударов (датчик битого стекла);

- салон автомобиля — от проникновения (микроволновый датчик);

- двери, багажник, капот — от открывания (кнопочные выключатели);

- двигатель — от запуска (блокировка стартера). Защитные функции:

- мигание габаритных огней и мощное звучание сирены (слышимость в ра­диусе до 400 м);

- блокировка двигателя и ее сохранение при демонтаже сигнализации;

- дистанционное включение режима "Паника";

- возможность подачи сигнала тревоги на пейджер.

Охранная сигнализация 700ХВ имеет модульное исполнение (рис. 1.89) и включает в свой состав два брелка дистанционного (до 15 м) управления, цент­ральный процессорный блок, сирену с пьезоэлектрическим датчиком удара, мик­роволновый датчик объема, датчик битого стекла, светодиодный индикатор, комп­лект кабелей, крепежа и выключатель для багажника.

Схема подключения сигнализации 700ХВ к элементам автомобиля приведе­на на рис. 1.90.

Основные технические характеристики сигнализации:

Ток, потребляемый в режиме охраны, мА........................................................................ 34

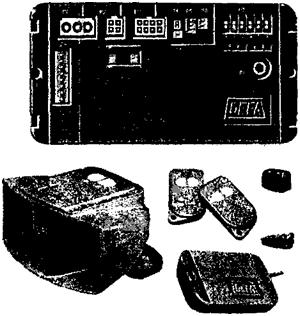

рис. 1.89. охранная сигнализация defa patriot 700xb

Рис. 1.89. Охранная сигнализация Defa Patriot 700XB

Напряжение питания брелков, В......................................................................................... 6

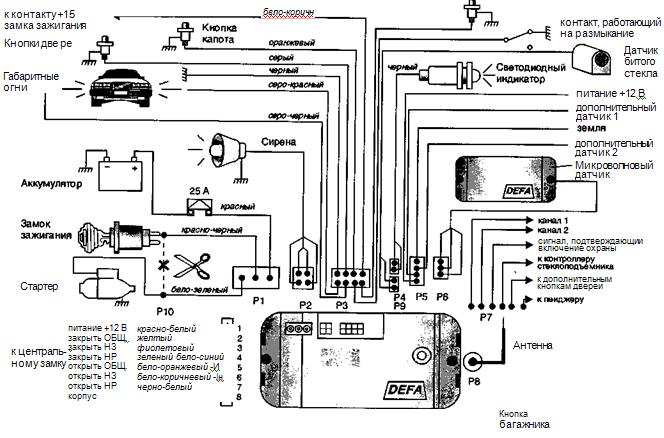

рис. 1.90. схема подключения сигнализации defa patriot 700xb

Рис. 1.90. Схема подключения сигнализации Defa Patriot 700XB

Максимально допустимый ток:

Цепей блокировки двигателя, А.................................................................................... 30

Цепей включения габаритных огней, А .................................................................... 7,5

Цепей управления электроприводами замков дверей, А ...................................... 15

Габаритные размеры упаковки, мм............................................................. 230' 180'100

Основные функциональные возможности автосигнализаций фирмы Defa Patriot приведены в табл. 1.25.

Таблица 1.25. Основные характеристики автосигнализаций фирмы Defa Patriot

Основные функции

300ХВ

500ХВ

700ХВ

Защита дверей, капота, багажника, люка, стекол







Блокировка пуска двигателя







Реакция на удары и трогание с места (датчик удара)







Невозможность подбора кода. Динамический код постоянно изменяется при постановке и снятии автомобиля с охраны







Защита от подбора радио-ключа. Система снабжена защитой кода от попыток подобрать его с помощью сканера







Защита пространства салона автомобиля (ультразвуковой датчик)







Защита автомобили при отключении аккумулятора. Автономное питание сирены







Память на воздействие. Система запоминает все воздействия на автомобиль и сигнализирует об этом







Автоматический контроль датчиков. Неисправные датчики система отключает, выдавая сообщение об этом







Защита от ограбления (Anti-Hi-Jack). Дистанционная блокировка двигателя и дверей с помощью специального радио-ключа







Защита от нападения (функция "Паника"). Позволяет отпугивать предполагаемого злоумышленника и привлекать внимание окружающих







Возможность подключения радиопейджера. Применяется дли контроля состояния системы в случае, если автомобиль не находится в прямой видимости







Автоматическое включение режима охраны.







Выходы на электроприводы замков и стеклоподъемников







Сервисный ключ "Valet". Позволяет отключить систему в случае ремонта автомобиля
