Комплект оборудования автосигнализации SIRI0777 top. 11 compact приве­ден на рис. 1.63. В сигнализации используется как одинарный, так и двойной код (аналогично рассмотренному выше), применяется радиобрелок, такой же как у модели mouse.

Функции кнопок радиобрелка — аналогичные.

Технические характеристики модели top. 11 compact:

Напряжение питания, В............................................................................................. 12±10%

Ток, потребляемый при включенной сигнализации, мА ............................................. 25

Ток, потребляемый при выключенной сигнализации, мА........................................... 20

Ток, потребляемый при работающей сирене, А........................................................... 1,2

Мощность сирены, дБ ........................................................................................................ 122

Диапазон частот сирены, Гц.................................................................. от 1800 до 3200

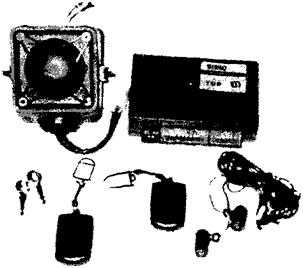

Рис. 1.63. Автосигнализация SIRI0777 top.11 compact

Рабочая частота ультразвукового датчика, кГц........................................................... 40

Перед установкой сигнализации можно задействовать или отключить некото­рые специальные функции. Для этого надо открыть пластину на центральном блоке управления и 10-ти программными DIP-переключателями выставить тре­буемые функции, обеспечивающие желаемый режим работы (путем включения/ отключения соответствующей функции) :

- переключатель №1 управляет функцией Auti-Hi-Jack;

- переключатель №2 — включение режима пассивной постановки на охрану;

- переключатель №3 — включение тревоги из-за падения напряжения (за исключением падения напряжения при включении освещения салопа ав­томобиля);

- переключатель №4 — выбор одинарного или двойного кода;

- переключатели №5 и №6 — установка времени запирания дверей. В табл. 1.15 приведена зависимость времени запирания дверей различных моде­лей автомобилей от положения переключателей.

Таблица 1.15. Зависимость времени запирания дверей различных моделей автомоби­лей от положения переключателей

- переключатель №7 включает счетчик тревог (для запоминания последо­вательности срабатываний сигнализации);

- переключатель №8 включает функцию "Память на воздействие". При сня­тии системы с охраны светодиодный индикатор проинформирует об имев­ших место тревогах и причинах, их вызвавших. Светодиод в зависимости от причины срабатывания сигнализации вспыхивает от 1 до 7 раз с паузой между вспышками 3 с:

— 1 вспышка — сработал ультразвуковой датчик;

— 2 вспышки — сработал датчик удара;

— 3 вспышки — сработал контактный датчик дверей;

— 4 вспышки — система работала от автономного питания;

— 5 вспышек — сработал датчик падения напряжения;

— 6 вспышек — была попытка включения зажигания;

— 7 вспышек — был принят первый код сигнализации (только при рабо­те системы в режиме двойного кода).

- переключатель №9 включает режим тестирования.

- переключатель №10 — регулирует громкость звукового-сигнала подтвер­ждения сирены при включении и выключении сигнализации.

Основные функциональные возможности автосигнализаций SIRI0777 при­ведены в табл. 1.16.
