Система питания служит для хранения запаса топлива, очистки топлива и воздуха, приготовления горючей смеси, подачи ее в цилинд­ры двигателя и выпуска отработавших газов.

Система питания карбюраторного двигателя (рис. 30) состоит - из: топливного бака, топливопроводов, фильтра-отстойника, топливного насоса, фильтра тонкой очистки топлива, воздушного фильтра, кар­бюратора, впускного и выпускного трубопровода и глушителя.

Топливный бак предназначен для хранения запаса топлива на оп­ределенный пробег автомобиля.

Топливопроводы служат для соединения приборов подачи топлива.

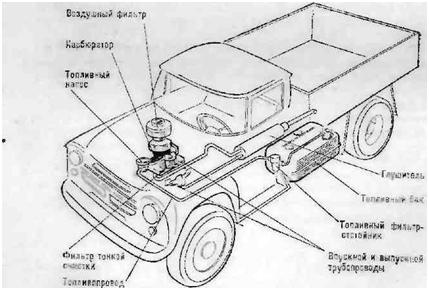

Рис. 30. Приборы системы питания карбюраторного двигателя

Фильтры обеспечивают очистку топлива и установлены у бака и перед карбюратором.

Топливный насос подает под давлением топливо из топливного ба­ка к карбюратору и установлен на двигателе.

Воздушный фильтр очищает воздух от пыли. Он устанавливается на карбюраторе или на кронштейне и соединяется с карбюратором патрубком.

Карбюратор приготавливает горючую смесь необходимого состава и устанавливается на впускном трубопроводе двигателя.

Впускной трубопровод предназначен для подвода горючей смеси от карбюратора в цилиндры двигателя и крепится к головке блока.

Выпускной трубопровод отводит отработавшие газы из цилиндров к глушителю.

Глушитель обеспечивает снижение шума при выходе отработав­ших газов в атмосферу.
