СМЕНА МАСЛА В СИСТЕМЕ ГИДРОУСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ

Исполнитель: смазчик. Инструмент: ключи 17 и 19 мм, воронка с  сеткой.

Продолжительность работ: 10 мин.

Содержание работ и технические условия

1. Отсоединить продольную тягу.

2. Повернуть рулевое колесо влево до упора.

3. Вывернуть пробку с магнитом из картера рулевого механизма и слить масло (до прекращения течи масла из сливного отверстия).

4. Отвернуть гайку-барашек, снять крышку и удалить из бачка насоса гидроусилителя остаток загрязненного масла.

5. Промыть шайбу 2 (рис. 15), резиновое уплотни-тельное кольцо / крышки насоса, а также пробку с маг­нитом сливного отверстия картера рулевого механизма.

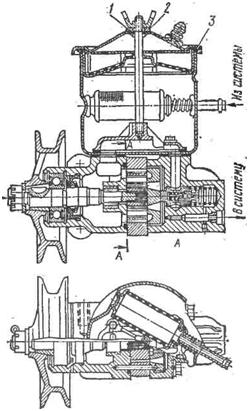

Рис. 15. Насос гидроусилителя:

T — уплотнительное кольцо; 2 — шайба, 3— прокладка крышки; А — калиброванное отверстие

Снять и промыть сетки фильтра насоса и поставить их на место.

6. Залить в бачок насоса через воронку с двойной сеткой 1 л свежего масла * и слить это масло через слив­ное отверстие картера рулевого механизма, все время поворачивая рулевое колесо от упора до упора.

7. Завернуть пробку с магнитом в сливное отверстие картера рулевого механизма.

8. При повернутом до упора рулевом колесе залить свежее масло в бачок насоса до появления масла над сеткой заливного фильтра. Затем, вращая рулевое коле­со от упора до упора, доливать масло до тех пор, пока в систему будет залито не менее 2,5 л масла.

9. Пустить двигатель и при работе двигателя в режи­ме холостого хода вращать рулевое колесо от крайнего правого до крайнего левого положения, удерживая его в этих положениях в течение 2—3 с с усилием около 10 кг/с и доливая по мере необходимости масло до появ­ления его над сеткой (полного покрытия сетки не тре­буется).

Заливка масла считается законченной, когда прекра­щается выход воздуха в виде пузырьков из системы че­рез масло в бачке насоса.

10. Остановить двигатель, установить крышку бачка с уплотнительной прокладкой 3, резиновое уплотнительное кольцо, шпильку крепления крышки и шайбу, закре­пить их гайкой-барашком. Гайку-барашек затягивать только рукой.

11. Присоединить продольную тягу и смазать ее шар­ниры.
