РЕГУЛИРОВКА НАПРАВЛЕНИЯ СВЕТОВОГО ПОТОКА ФАР

Исполнители: электрик, водитель. Инструмент: отвертка, экран для регулировки фар.

Продолжительность работ: 8 мин.

Содержание работ и технические условия

1. Установить автомобиль (без нагрузки) на горизон­тальной площадке, чтобы его продольная ось была пер­пендикулярна стене или специальному экрану, располо­женному на расстоянии 10 м от фар автомобиля.

2. Провести на экране (стене) линию IV (рис. 18), совпадающую с осевой линией автомобиля.

3. По обе стороны от нее провести две вертикальные линии /// и V на одинаковом расстоянии, равном поло­вине расстояния между центрами фар.

4. Провести горизонтальную линию // на уровне вы­соты центров фар от земли.

5. Провести горизонтальную линию АА на 150 мм ниже линии // центров фар.

Ниже линии АА на 435 мм провести горизонтальную линию ББ для контроля ближнего света фар.

6. Включить дальний свет фар и при закрытой правой фаре отрегулировать свет левой фары так, чтобы центр светового пятна лежал в точке пересечения горизонталь­ной АА и левой вертикальной /// линий. Для регулиров­ки поворачивать винты вертикальной и горизонтальной регулировки фары, предварительно сняв ободок фары.

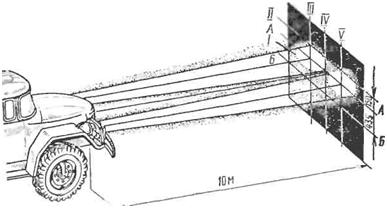

Рис. 18. Разметка экрана для регулировки светового потока фар:

I — пятно света; II — линия высоты центра фар; III — линия центра левой фары; IV —линия оси автомобиля; V — линия центра оравой фары

7. Закрыть левую фару и отрегулировать правую фа­ру; аналогичным образом добиться совпадения центра светового пятна с центром пересечения горизонтальной АА и правой вертикальной V линий.

8. Убедиться, что верхние края световых пятен обеих фар находятся на экране на одном уровне. После этого закрепить фары.

9. Вновь проверить правильность регулировки фар.

10. После проверки дальнего света фар включить ближний свет. Центры пятен ближнего света должны лежать на линии ББ.

Следует иметь в виду, что направление светового по­тока от нити ближнего света фар отдельно не регули­руется. Поэтому, если при правильно отрегулированном направлении светового потока дальнего света центр пят­на ближнего света не отвечает требованиям п. 10, необ­ходимо проверить правильность посадки лампы в фаре или сменить лампу.
