ОЧИСТКА ЦЕНТРОБЕЖНОГО ФИЛЬТРА ОЧИСТКИ МАСЛА (ЦЕНТРИФУГИ)

Исполнитель: водитель.

Инструмент: ключи гаечные 10, 14, 22 мм, бо­родок.

Продолжительность работ: 10 мин.

Содержание работ и технические условия

1. Отвернуть гайку-барашек 15 (рис. 14) крепления кожуха и снять кожух 8.

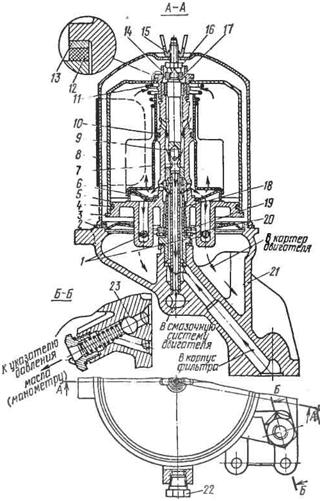

Рис. 14. Фильтр очистки масла:

7 — жиклеры; 3 — прокладка; 3 — корпус; 4 — уплотнительное кольцо] б — крышка корпуса; 6 — сетчатый фильтр; 7 — вставка; в — кожух; '—ось; 10 — кольцо вставки; //— стопорное кольцо; 12 — прокладка гайки; 13 — шайба гайки; 14 — гайки крышки; IS — гайка-барашек крепления кожуха; 16 — гайка, 17 — упорная шайба; /в — трубка оси] " — упорное Кольцо Шарикового подшипника; 20 — упорный подшипник] 21 — корпус фильтра; 22 — пробка; 23 — перепускной Клапан

2. Отвернуть пробку 22 и вставить в отверстие боро­док диаметром 8 мм и длиной не менее 100 мм, удержи­вающий корпус от вращения.

3. Отвернуть гайку 14 крышки, снять крышку 5 кор­пуса вместе с гайкой 14.

4. Сиять вставку 7 центрифуги и сетчатый фильтр 6.

5. Очистить от отложений и грязи снятые детали, промыть их нефрасом (керосином).

При разрывах и сильном засмолении сетки фильтра, если ее нельзя промыть и продуть, сменить сетчатый фильтр.

6. Очистить от грязи прокладку 2 кожуха.

7. Собрать фильтр в обратной последовательности. При установке сетчатого фильтра 6 обеспечить его точ­ное центрирование на буртике корпуса 3 центрифуги.

Перед установкой кожуха проверить, легко ли вра­щается от руки центрифуга.

Затягивать гайку-барашек только рукой.

В случае неудовлетворительного вращения корпуса 3 на оси 9 необходимо после снятия крышки 5 корпуса отвернуть гайку 16 на оси, снять шайбы, снять корпус 3 с оси и проверить состояние узла ось-втулка. При сня­тии корпуса с оси принять меры против выпадания упор­ного кольца 19 шарикоподшипника в корпус 21 фильтра.

При засорении втулок промыть их нефрасом (кероси­ном, бензином). Одновременно промыть или прочистить жиклеры. При очистке жиклеров соблюдать осторож­ность, чтобы не повредить их калиброванные отверстия.

После очистки фильтра и установки его на место про­верить на слух легкость вращения центрифуги на про­гретом двигателе—после остановки двигателя центри­фуга должна вращаться еще 2—3 мин, при этом слышен своеобразный звук.
